段码LCD液晶屏驱动方法

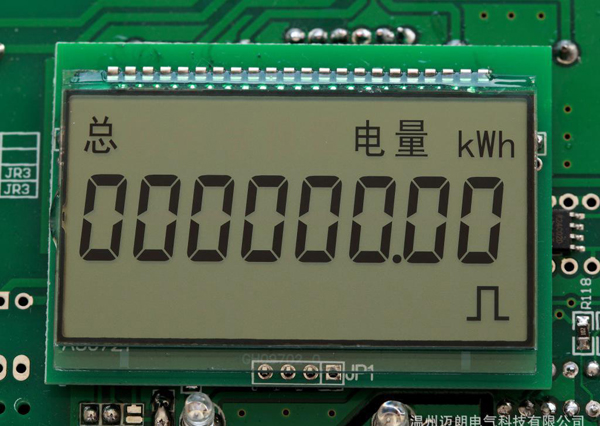

    生活中小电器见到最多的lcd模组就是段码lcd液晶屏，段码lcd有普通的数码管的特征，又有点阵LCD的特征，固定的图形，优点是省成本而有好看，那么 段码LCD液晶屏是怎么驱动的呢？下面我们就来简单了解一下：



 首先，不要以为用单片机来驱动就以为段码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。大家可能会经常用驱动芯片来玩，例如HT1621等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也可以省去写控制器的驱动了。与单片机接口方便，而后者驱动电流小，功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。但在控制上LCD较复杂，因为LCD电极之间的相对电压直流平均值必须为0【2】，否则易引起LCD氧化，因此LCD不能简单地用电平信号控制，而要用一定波形的方波序列来控制。LCD显示有静态和时分割两种方式，前者简单，但是需要较多的口线；后者复杂，但所需口线较少，这两种方式由电极引线的选择方式确定。下面以电子表的液晶显示为例,小时的高位同时灭或亮，分钟的高位在显示数码1～5时，其顶部和底部也是同时灭或亮，两个dot点也是同时亮或灭，其驱动方式是偏置比为1/2的时分割驱动，共有11个段电极和两个公共电极。

但是，IO模拟驱动段式液晶有一个前提条件，就是IO必须是三态，为什么？下面我们一起细细道来：

 第一步，段码式液晶屏的重要参数：工作电压， 占空比， 偏压比。这三个参数非常重要，必须都要满足。

 第二步，驱动方式：根据 LCD 的驱动原理可知，LCD 像素点上只能加上 AC 电压，LCD 显示器的对比度由 COM脚上的电压值减去 SEG 脚上的电压值决定，当这个电压差大于 LCD 的饱和电压就能打开像素点，小于 LCD 阈值电压就能关闭像素点，LCD 型 MCU 已经由内建的 LCD 驱动电路自动产生 LCD 驱动信号，因此只要 I/O 口能仿真输出该驱动信号，就能完成 LCD 的驱动。

   段码式液晶屏幕主要有两种引脚，COM，SEG，跟数码管很像，但是，压差必须是交替变化，例如第一时刻是正向的3V，那么第二时刻必须是反向的3V，注意一点，如果给段码式液晶屏通直流电，不用多久屏幕就会废了，所以千万注意。下面我们来考虑如何模拟COM口的波形，以1/4D，1/2B为例子：


只要模拟出以上波形，液晶屏已经成功了一大半了。

1. void display_sub(u8 y)              //lcd display subroutine
2. {
3.         switch(y)                              //4*com,VDD and -VDD LCD display,so 8 timebase interrupt one sacn period
4.         {
5.                 case 1:
6.                         {com1_output_high();break;}
7.                 case 2:
8.                         {com1_output_low();break;}
9.                 case 3:
10.                         {com2_output_high();break;}
11.                 case 4:
12.                         {com2_output_low();break;}
13.                 case 5:
14.                         {com3_output_high();break;}
15.                 case 6:
16.                         {com3_output_low();break;}
17.                 case 7:
18.                         {com4_output_high();break;}
19.                 case 8:
20.                         {com4_output_low();break;}
21.                 default:
22.                         {LCDPluseStep=0;
23.                          get_display_code(AD_Value,KeyScanRetVal);
24.                          break;}
25.         }

26. }

入以上代码所示，定时2ms，让4个COM交替输出波形即可。

同时我们要注意，在COM输出高的时候，如果要屏幕亮，SEG就要输出低，那么在COM输出低的时候，SEG就要输出高，保证COM和SEG的压差大于1/2B工作电压就可以显示了下面我们看其中一个com口输出时的函数

1. static void seg1_output(void)                        //seg1 output subroutine

2. {
3.         if(1 == (LCDPluseStep%2))                        //com_pulse is odd,com output high (VDD)
4.         {
5.                 if(0 == (DisplayCode1&0x10))
6.                 {SEG1=1;}
7.                 else
8.                 {SEG1=0;}
9.         }
10.         else                                        //com_pulse is even,com output low (VSS)
11.         {
12.                 if(0 == (DisplayCode1&0x10))
13.                 {SEG1=0;}
14.                 else
15.                 {SEG1=1;}
16.         }
17. }

时刻让SEG电平跟COM的电平反向，那么驱动段式液晶就基本上成功了。
